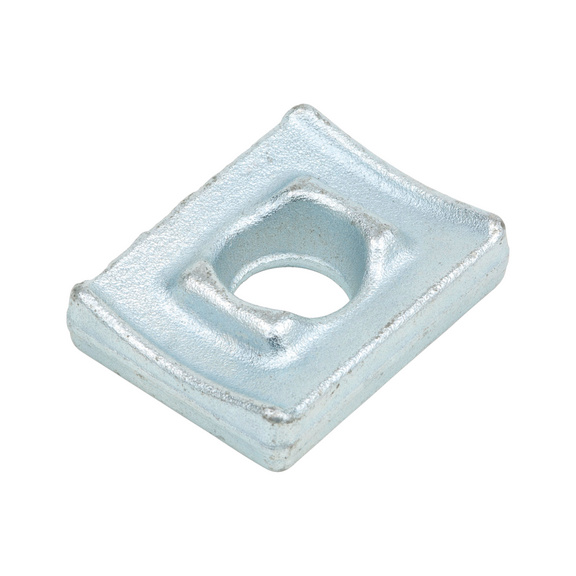

TG-T Bevel – Passscheibe M20
Passscheibe:
Material : S355
Geeignet für Zugstange : M20
Länge l1 : 41 mm
Breite b1 : 53 mm
Langlochlänge l2 : 22,5 mm
Maximaler Einbauwinkel : 48º
System Bevel / Passscheibe
Bevel-Washer Spannelemente dienen der Verbindung von Gewinde- bzw. Zugstangen mit Stahlkonstruktionen.
Ein Spannelement besteht aus einem Kurvenstück und einer Kalottenscheibe.
Sie ermöglichen ein Anpassen an den jeweiligen Neigungswinkel zwischen Zugstange und Stahlkonstruktion.
Steckkalotten System Bevel-Clamps aus Stahl S355 (für Langloch 25x72mm) mit bauaufsichtlicher Zulassung des DIBt Berlin für Zugstangen bis S355.
