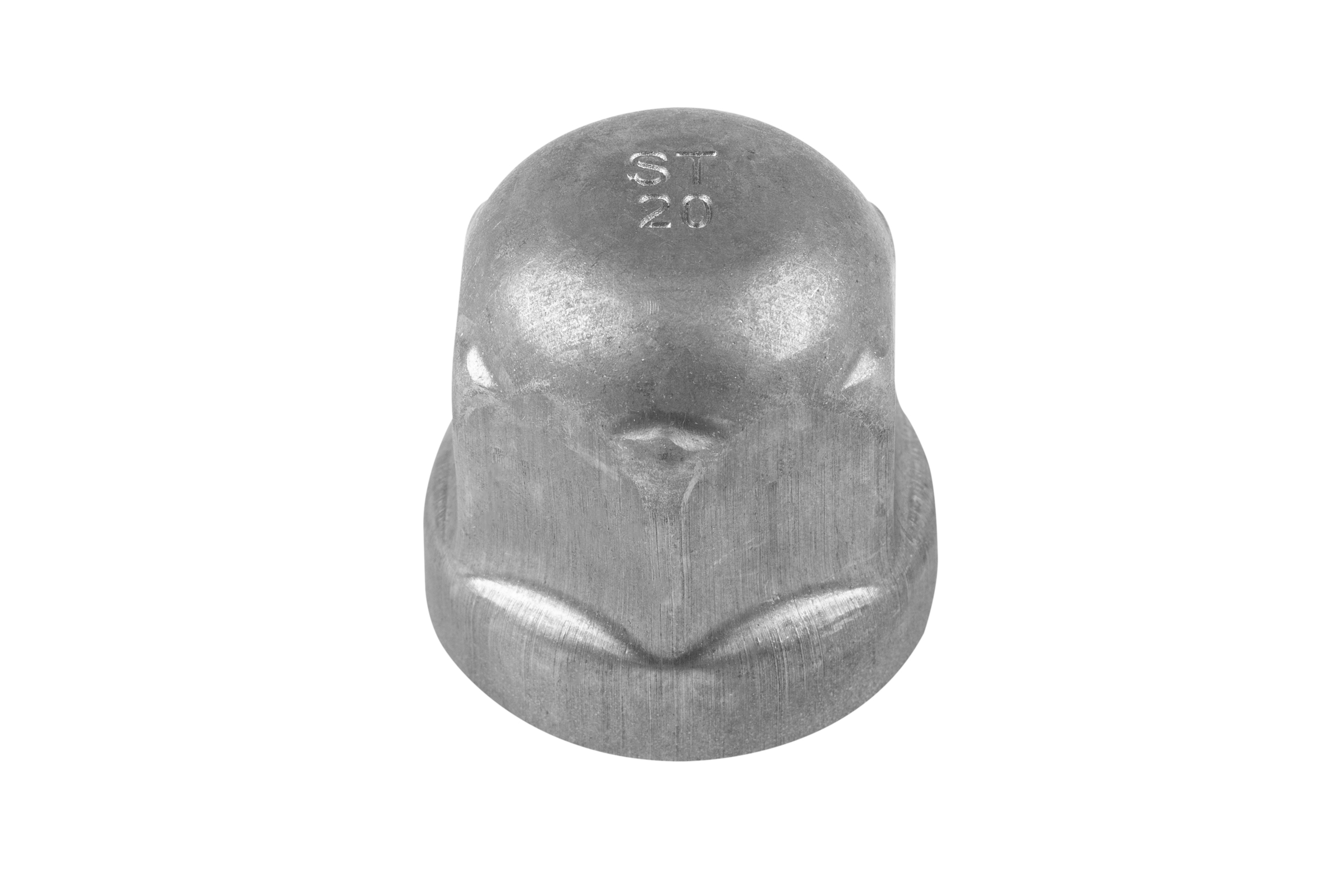

Sicherungsmuffe ST-M20

Stückgewicht 0,062 kg

[SW] Schlüsselweite: 24 mm

[D1] Innendurchmesser: 37,6 mm

[D2] Außendurchmesser: 41,6 mm

[H1] Höhe innen: 29,8 mm

[H2]Höhe außen: 41,3 mm

Die Verbindung wird durch das Einsetzen der ST-Sicherungsmuffe auf der Rückseite der Verschraubung hergestellt. Vor dem Verschweißen der ST-Sicherungsmuffe an der Unterkonstruktion werden in korrekter Reihenfolge und Lage die entsprechende Mutter oder Schraube und eine Unterlegscheibe in die ST-Sicherungsmuffe eingelegt bzw. eingesetzt. Nach dem Aufbringen des vollen Anziehmoments entsteht über die Vorspannkraft eine Klemmwirkung, die einen sicheren Sitz der Verbindung gewährleistet. Im montierten Zustand sind nur noch der Kopf und der Bund zu sehen. Anzugsmoment entnehmen Sie den Datenblättern der Schraubenhersteller.
