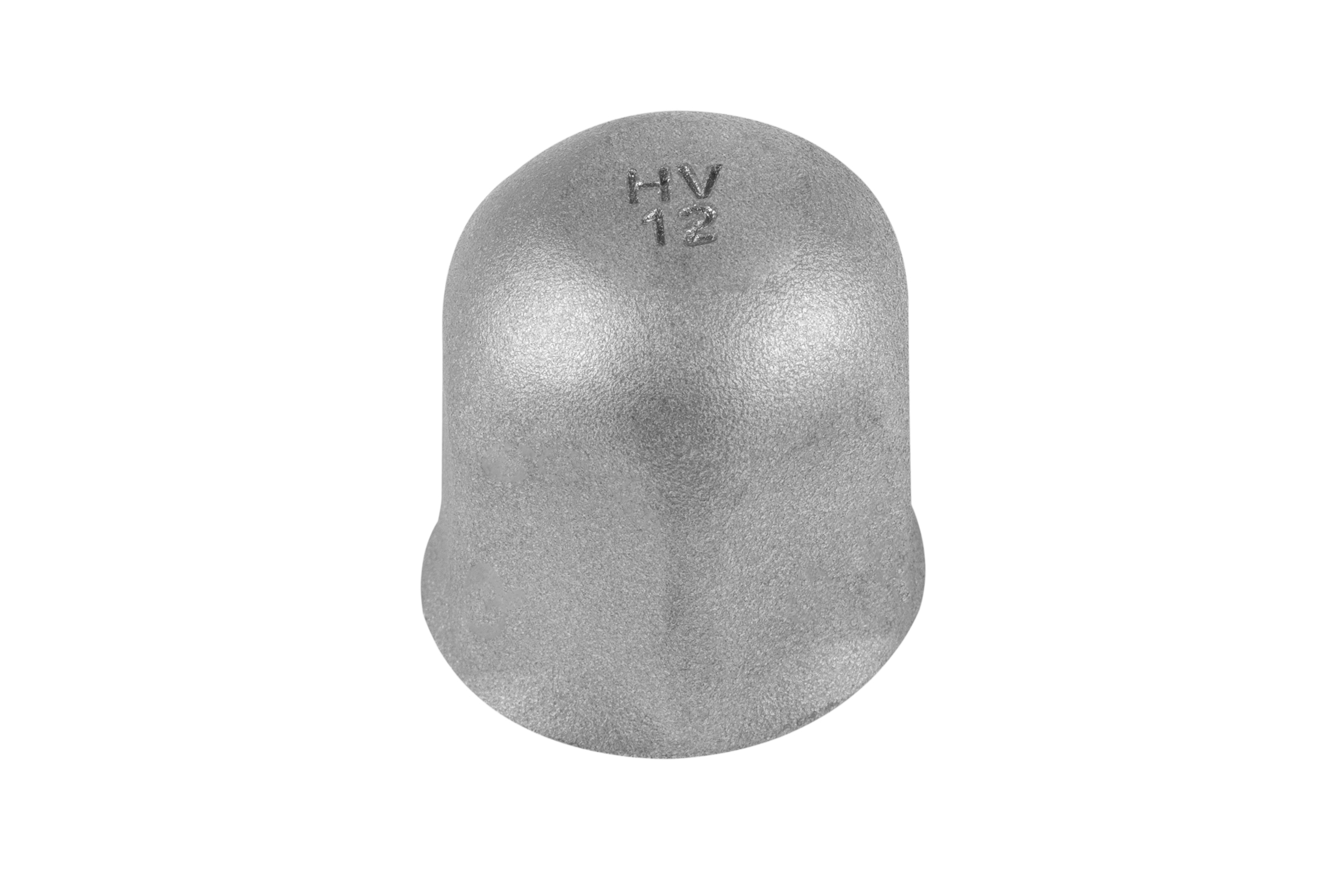

Sicherungsmuffe HV-M12

Stückgewicht 0,033 kg

[SW] Schlüsselweite: 22 mm

[D1] Innendurchmesser: 26 mm

[D2] Außendurchmesser: 30 mm

[H1] Höhe innen: 18 mm

[H2]Höhe außen: 29 mm

Die Verbindung wird durch das Einsetzen der HV-Sicherungsmuffe auf der Rückseite der Verschraubung hergestellt. Vor dem Verschweißen der HV-Sicherungsmuffe an der Unterkonstruktion werden in korrekter Reihenfolge und Lage die entsprechende Mutter oder Schraube und eine Unterlegscheibe in die HV-Sicherungsmuffe eingelegt bzw. eingesetzt. Nach dem Aufbringen des vollen Anziehmoments entsteht über die Vorspannkraft eine Klemmwirkung, die einen sicheren Sitz der Verbindung gewährleistet. Im montierten Zustand sind nur noch der Kopf und der Bund zu sehen. Anzugsmoment entnehmen Sie den Datenblättern der Schraubenhersteller.
